Okos kapcsoló bekötése: így válassz a meglévő vezetékekhez megfelelő típust
Nézd meg, milyen okos kapcsoló illik a meglévő bekötéshez, mire figyelj nullánál, terhelésnél és kompatibilitásnál.
Az okos kapcsoló bekötése előtt nem az appot, hanem a falban lévő vezetékeket kell megérteni. Ha tudod, van-e nullavezeték, mekkora a lámpák terhelése, és hány világításkört vezérelnél, sokkal könnyebb jól választani WiFi, Tuya, Zigbee, modul vagy dimmer megoldás közül.
Tartalom
- Rövid válasz: milyen okos kapcsolót válassz a meglévő bekötéshez?
- Bekötés előtt ellenőrizendő mérhető műszaki feltételek
- Gyakorlati használat: hova és milyen vezérléshez való az okos kapcsoló?
- Kivitelek közötti különbségek: fali kapcsoló, érintőkapcsoló, kapcsolómodul vagy dimmer?
- Melyik okos kapcsoló kinek ajánlott?
- Gyakori hibák okos kapcsoló bekötésekor
- Gyakran ismételt kérdések
Kulcs tanulságok
- A legfontosabb kérdés: van-e nullavezeték a kapcsolódobozban, mert ez határozza meg a kompatibilis típusokat.
- A 230 V hálózat miatt a bekötést csak hozzáértő, szükség esetén villanyszerelő végezze.
- Vásárlás előtt számold össze a lámpák wattértékét, és ellenőrizd a kapcsoló névleges terhelhetőségét.
- Kis dobozba nem mindig fér be kapcsolómodul; a kapcsolódoboz mélysége döntő szempont.
- Több helyről kapcsolt lámpánál, vagyis váltókapcsolásnál, külön erre alkalmas megoldás kell.
Rövid válasz: milyen okos kapcsolót válassz a meglévő bekötéshez?
Ha a kapcsolónál van fázisvezeték, lámpaszál és nullavezeték, akkor általában könnyebb dolgod van: több okos fali kapcsoló, érintőkapcsoló és modul jöhet szóba. A nullavezeték azért fontos, mert az okos elektronika folyamatos tápellátást igényel akkor is, amikor a lámpa éppen le van kapcsolva.

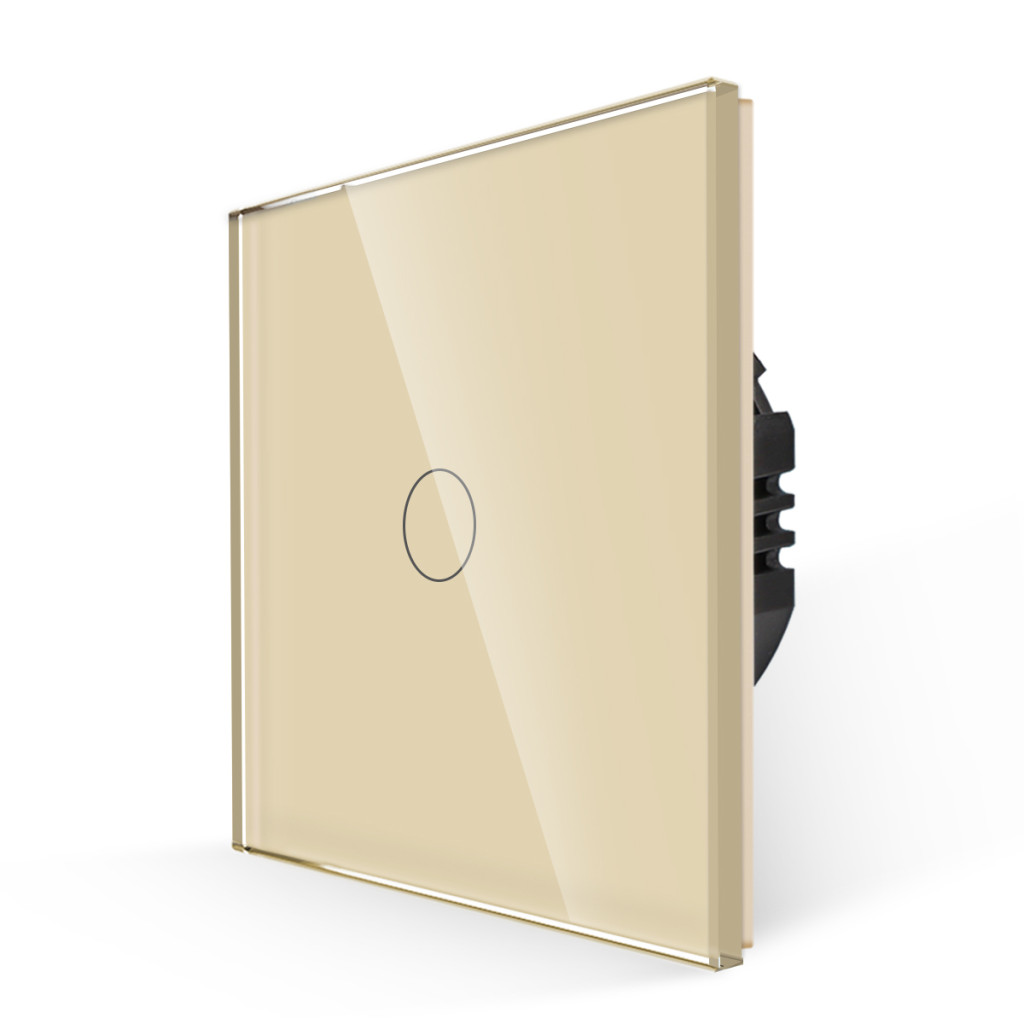

Ha nincs nullavezeték a kapcsolódobozban, akkor kifejezetten nulla vezeték nélküli okos kapcsoló vagy olyan típus kell, amely fázissal és nullával is, illetve csak fázissal is használható. Ilyen helyzetben jó példa lehet az 1 körös érintőkapcsoló, mert a megadott leírás szerint használható csak fázisvezetékkel, valamint fázis és nulla vezetékkel is. Ez akkor hasznos, ha régebbi lakásban cserélnél hagyományos egypontos lámpakapcsolót.
Appos vezérlésnél három irányt érdemes elkülöníteni. A WiFi okos kapcsoló közvetlenül az otthoni vezeték nélküli hálózathoz kapcsolódik, ezért sok esetben nincs szükség külön központi egységre. A Tuya okos kapcsoló Tuya vagy Smart Life alkalmazással kezelhető, ha a konkrét eszköz ezt támogatja. A Zigbee okos kapcsoló jellemzően okosotthon-központtal működik, cserébe sok eszköznél rendezettebb rendszer építhető belőle.
Bekötés előtt ellenőrizendő mérhető műszaki feltételek
A lakások világítási körei Magyarországon jellemzően 230 V váltakozó feszültségű hálózatról működnek. Ez nem próbálgatásra való terület: áramtalanítás, ellenőrzés és megfelelő szerszám nélkül ne kezdj bekötésbe. Vásárlóként viszont sok mindent előre fel tudsz mérni.
A névleges áram amperben van megadva, például a kapcsoló adatlapján. A teljesítmény wattban számolható: 230 V mellett egy 2 A-es terhelés elméleti értéke 460 W, egy 5 A-es terhelésé 1150 W, egy 10 A-es terhelésé 2300 W. A gyakorlatban nem érdemes a határértékre tervezni, főleg LED tápegységeknél, mert bekapcsoláskor rövid idejű magasabb induló áram jelentkezhet.
A kapcsolódoboz mérete legalább ilyen fontos. A hagyományos kerek szerelvénydoboz átmérője gyakran körülbelül 65 mm, a mélysége pedig sok lakásban 40 mm körüli. Egy mélyebb, 60–65 mm-es doboz sokkal kényelmesebb, ha kapcsolómodul, vezetékösszekötő és maga a kapcsoló is bekerül. Ha túl zsúfolt a doboz, nő a szerelési hiba esélye, és a szerelvény sem biztos, hogy szépen felfekszik a falra.
Vásárlás előtt ezt a folyamatot kövesd:

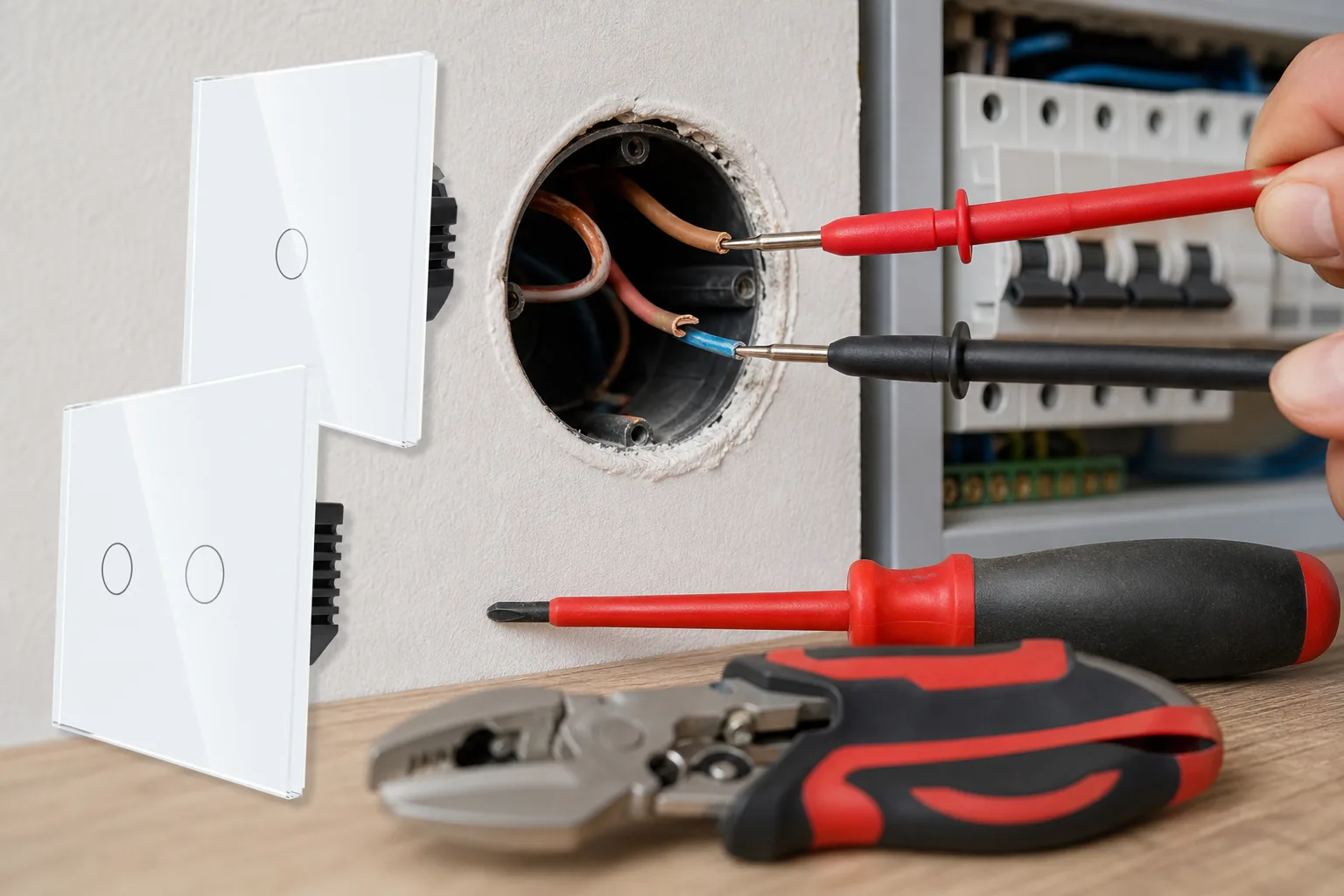

- Áramtalanítás után készíts fotót a régi kapcsoló mögötti vezetékekről, de ne húzgáld őket találomra.

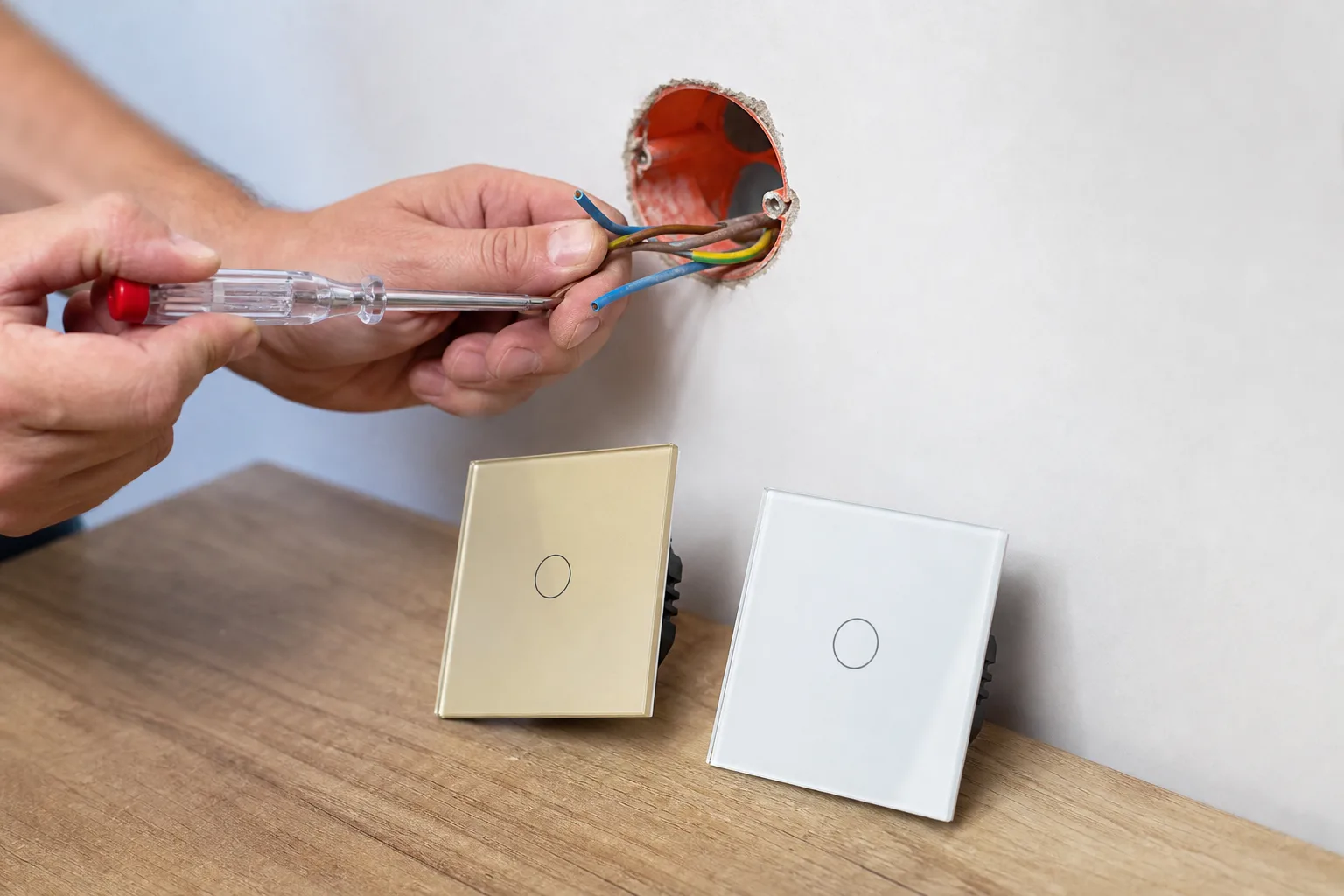

- Azonosítsd szakemberrel, melyik a fázis, a lámpaszál és van-e nullavezeték.
- Írd össze, hány lámpát és körülbelül mekkora összteljesítményt kapcsolna az eszköz.
- Mérd meg a kapcsolódoboz mélységét, és nézd meg, marad-e hely modulnak vagy mélyebb szerelvénynek.
- Csak ezután válassz egy-, két- vagy háromkörös kapcsolót, kapcsolómodult, dimmert vagy váltókapcsolásra alkalmas típust.
Az egy körös kapcsoló egy lámpakört kezel, például egy mennyezeti lámpát. A kétkörös kapcsoló két külön fénykört vezérel, például nappaliban a fővilágítást és a hangulatfényt. A háromkörös kivitel akkor lehet jó, ha egy helyről három külön világítási csoportot kezelnél, de mindig ellenőrizni kell, hogy a falban lévő vezetékek ezt tényleg támogatják-e.
Gyakorlati használat: hova és milyen vezérléshez való az okos kapcsoló?
Nappaliba általában olyan kapcsoló praktikus, amely több napi helyzetet kezel: fővilágítás, esti halványabb fény, időzítés vagy távoli kapcsolás. Ha több fénykör van, ne egyetlen gombos típust keress, hanem a körök számához illeszkedő megoldást. Hálószobában a halk, könnyen érinthető felület és az ágy mellől vezérelhető világítás lehet kényelmesebb. Folyosón és lépcsőn a több helyről kapcsolás a lényeg, nem a látvány.
Az időzítés akkor hasznos, ha rendszeresen ugyanakkor kapcsolnál világítást: például kora reggeli induláskor vagy esti hazaérkezés előtt. A távoli vezérlés különösen apartmanban, irodában vagy ritkábban látogatott ingatlanban lehet értékes, mert nem kell a helyszínen lenned ahhoz, hogy ellenőrizd a világítás állapotát. A jelenlét-szimuláció lényege, hogy a lámpák előre beállított rend szerint kapcsoljanak, de ezt mindig érdemes életszerűen beállítani, nem egész éjszakás folyamatos világításra.
A váltókapcsolás külön figyelmet kér. Ilyenkor ugyanazt a lámpát két vagy több helyről kapcsolod, például folyosó két végéről vagy lépcső aljáról és tetejéről. Erre nem minden okos kapcsoló alkalmas. Ha ilyen helyre keresel megoldást, akkor az Egykörös alternatív érintőkapcsoló modul azért illik a helyzethez, mert a leírás szerint egyetlen lámpa- vagy fénykör több helyről történő ki- és bekapcsolására való, például folyosóra, lépcsőfeljáróba, hálószobába vagy nappaliba.
Biztonsági szempontból egyszerű a szabály: ha nem tudod biztosan azonosítani a vezetékeket, hívj villanyszerelőt. Ugyanez igaz alumínium vezetékes régi hálózatnál, túl sekély doboznál, melegedő kötéseknél, villogó LED-eknél vagy bármilyen égett szagnál. A rossz bekötés nem csak azt okozhatja, hogy az okos funkció nem működik, hanem a hálózatot is veszélyessé teheti.
Kivitelek közötti különbségek: fali kapcsoló, érintőkapcsoló, kapcsolómodul vagy dimmer?
A fali okos kapcsoló a régi kapcsoló helyére kerül, ezért tiszta megjelenést ad. Az érintőkapcsoló bekötése hasonló logikát követ, de az előlapon fizikai billenő helyett érintőfelület van. Üveg előlapnál figyelj arra, hogy a doboz síkban legyen, mert ferde falon az előlap illeszkedése látványosabb hibát mutathat.
Az okos kapcsolómodul a meglévő kapcsoló mögé vagy a kötés közelébe kerülhet. Akkor praktikus, ha megtartanád a jelenlegi kapcsoló kinézetét, de mobilról is vezérelnéd a lámpát. A Mini okos relé ilyen helyzetben jöhet szóba, mert a leírás szerint hagyományos kapcsolót tehetsz vele okossá, WiFi-n keresztül távolról vezérelhető, és Tuya Smart vagy Smart Life alkalmazással használható.
Az okos fényerőszabályzó nem egyszerű be- és kikapcsolásra való, hanem a fényerő állítására. Itt különösen fontos, hogy a lámpa és a fényforrás dimmelhető legyen. Nem minden LED izzó szabályozható; ha nem dimmelhető fényforrást kötsz dimmerre, villogás, zúgás vagy hibás működés jelentkezhet. A Fényerőszabályzó (Dimmer) WiFi érintőkapcsoló modul akkor illik a képbe, ha Tuya vagy Smart Life applikációból szeretnéd vezérelni és időzíteni a fényerőt.
| Kivitel | Mikor jó választás? | Mire figyelj vásárlás előtt? |
|---|---|---|
| WiFi fali kapcsoló | Ha appos vezérlést szeretnél külön központ nélkül | Legyen megfelelő vezeték és elegendő dobozmélység |
| Zigbee kapcsoló vagy modul | Ha több okoseszközből építesz rendszert | Szükség lehet kompatibilis központra |
| Okos kapcsolómodul | Ha megtartanád a meglévő kapcsolót | A dobozban legyen hely a modulnak és a kötésnek |
| Okos dimmer | Ha állítható fényerőt szeretnél | A fényforrás legyen dimmelhető és kompatibilis |
Melyik okos kapcsoló kinek ajánlott?

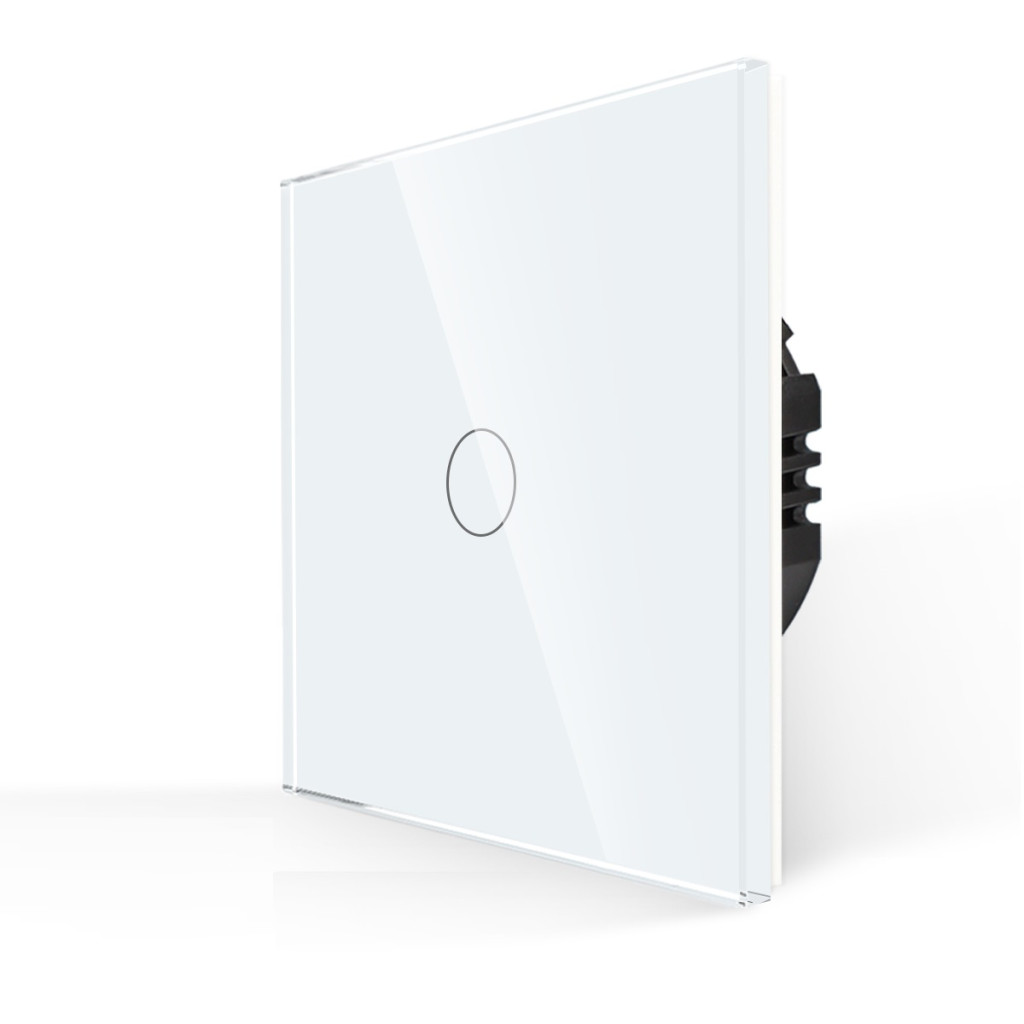

Gyors lámpakapcsoló-cseréhez akkor válassz nullavezetékes WiFi vagy Tuya érintőkapcsolót, ha a kapcsolódobozban megvan a fázis, a nulla és a lámpaszál. Ebben a helyzetben a 1 körös érintőkapcsoló azért passzolhat, mert a megadott adatok szerint fázis és nulla vezeték bekötése szükséges hozzá, Tuya vagy Smart Life alkalmazással vezérelhető, és támogatja az időzítést, valamint a távoli be- és kikapcsolást.
Kevés helyű szerelvénydoboznál előbb a mélységet mérd meg. Ha a doboz csak körülbelül 40 mm mély, a vezetékek és a kötőelemek mellett sok modul már nehezen férhet el. Ilyenkor mélyítőkeret, dobozcsere vagy másik kialakítás jöhet szóba, de ezt a fal állapota és a vezetékek hossza is befolyásolja.

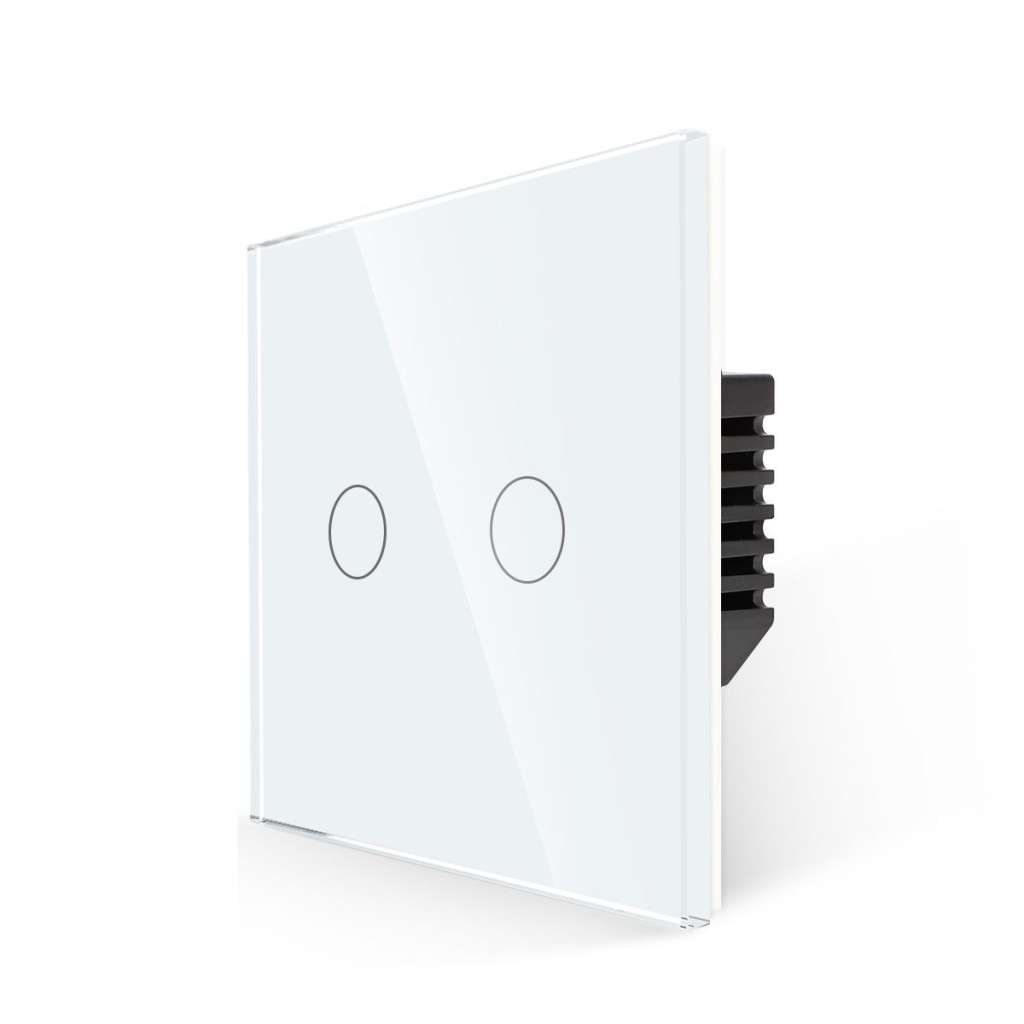

Több lámpakörhöz ne próbálj egykörös kapcsolót „okosban megoldani”. Ha két külön fényköröd van, például mennyezeti lámpa és LED szalag, akkor kétkörös vezérlés kell. A 2 körös érintőkapcsoló ilyen használatra illeszkedik, mert kétkörös kivitelű, WiFi-s, és a leírás szerint csak fázissal vagy fázis és nulla vezetékkel is használható.
Apartmanba vagy irodába olyan megoldást érdemes választani, amely távolról kezelhető. Nem az a fő kérdés, hogy látványos-e az előlap, hanem hogy ellenőrizhető-e a világítás állapota, beállítható-e időzítés, és az adott alkalmazás illeszkedik-e a többi okosotthon-eszközödhöz. Ha több ingatlant kezelsz, különösen fontos az egységes ökoszisztéma.
Hálószobába vagy nappaliba akkor válassz fényerőszabályzást, ha tényleg szükséged van több fényerőszintre. Olvasáshoz jellemzően erősebb, esti pihenéshez gyengébb fény kényelmesebb, de ezt csak dimmelhető lámpával lehet jól megoldani. Ha csak fel-le kapcsolás kell, a dimmer felesleges bonyolítás lehet.
Gyakori hibák okos kapcsoló bekötésekor
Az első hiba, amikor csak a dizájn alapján választasz. Egy üveg érintőfelület jól mutathat, de ha a kapcsolódobozban nincs megfelelő vezeték, vagy a doboz túl sekély, nem lesz jó választás. Kerüld el úgy, hogy előbb a vezetékeket és a helyet ellenőrzöd, és csak utána nézed a megjelenést.
A második hiba a terhelés figyelmen kívül hagyása. Ha több lámpát kapcsolsz egyszerre, az összteljesítmény összeadódik: például több darab, egyenként kis wattértékű LED tápegység együtt már nagyobb induló terhelést adhat. A megoldás egyszerű: számold össze a wattokat, és hagyj biztonsági tartalékot a kapcsoló névleges értékéhez képest.
A harmadik hiba, hogy váltókapcsolásra hagyományos egypontos okos kapcsolót veszel. Ilyenkor előfordulhat, hogy az egyik kapcsolási pont működik, a másik nem, vagy az app állapota nem követi a valós fényállapotot. Több helyről kapcsolt lámpánál mindig váltókapcsolásra alkalmas típust keress.
A negyedik hiba a túl kicsi dobozba erőltetett modul. Ha a vezetékeket erősen meg kell hajlítani, vagy a szerelvény nem fekszik fel a falra, az már intő jel. Inkább válassz mélyebb dobozt, másik szerelési pontot vagy fali kapcsolós kialakítást.
Az ötödik hiba, hogy nem ellenőrzöd a lámpa dimmelhetőségét. Fényerőszabályzóhoz nem elég az, hogy LED-es a fényforrás; kifejezetten dimmelhető kivitel kell. Vásárlás előtt nézd meg a fényforrás vagy lámpatest jelölését, és ne keverd a sima kapcsolást a szabályozással.
Gyakran ismételt kérdések
Kell nullavezeték az okos kapcsoló bekötéséhez?
Nem minden esetben, de ez típustól függ. Van olyan okos kapcsoló, amelyhez szükséges a fázis és a nulla, más típus csak fázisvezetékkel is használható. Vásárlás előtt mindig a konkrét termékleírást és a falban lévő vezetékeket kell összevetni.
Működik az okos kapcsoló internet nélkül is?
A fizikai kapcsolás helyben is használható, de a távoli vezérléshez, appos állapotfrissítéshez és felhőalapú automatizáláshoz internetkapcsolat kellhet. WiFi-s megoldásnál a router és a hálózat stabilitása is számít. Zigbee rendszerben a központ működése is fontos része a vezérlésnek.
Cserélhető hagyományos kapcsoló okos kapcsolóra bontás nélkül?
Sok esetben igen, de nem garantált. A döntő tényező a kapcsolódoboz mélysége, a vezetékek típusa és az, hogy van-e nullavezeték. Ha modul is kerül a dobozba, gyakran több hely kell, mint egy régi mechanikus kapcsolónál.
Mi a különbség az okos kapcsoló és az okos kapcsolómodul között?
Az okos kapcsoló általában látható fali szerelvény, saját előlappal és kezelőfelülettel. Az okos kapcsolómodul többnyire rejtve kerül beépítésre, és a meglévő kapcsoló mögött vagy közelében dolgozik. Akkor praktikus, ha megtartanád a jelenlegi kapcsoló megjelenését.
Mit jelent az egy-, két- és háromkörös okos kapcsoló?
A körök száma azt mutatja, hány külön lámpacsoportot tudsz vezérelni. Egykörös kapcsoló egy fénykört kezel, kétkörös kettőt, háromkörös hármat. Nem a gombok száma a lényeg önmagában, hanem az, hogy a falban lévő vezetékek ténylegesen hány külön lámpakört hoznak a kapcsolóhoz.
Mikor válassz okos fényerőszabályzót?
Akkor, ha nemcsak ki- és bekapcsolni szeretnéd a lámpát, hanem a fényerejét is állítanád. Ehhez dimmelhető fényforrás vagy lámpatest kell. Ha a világításod nem szabályozható, maradj hagyományos okos kapcsolónál.
Összegzés
Az okos kapcsoló bekötésénél a jó választás a falban kezdődik: vezetékek, dobozmélység, terhelés, kapcsolási mód. Ha ezeket tisztázod, könnyebben döntesz WiFi, Tuya, Zigbee, kapcsolómodul, érintőkapcsoló vagy dimmer között. Ha bizonytalan vagy a 230 V-os hálózatban, kérj villanyszerelői segítséget, és olyan eszközt válassz, amely valóban illik a meglévő bekötéshez.
